初级小白向bios添加cpu的辛酸史

发表于 2020-02-14 更新于 2024-09-20 分类于技术文章

我太难了，这么多教程看来看去，每个教程不是这里缺点东西，就是那里缺点东西，看来看去真的很闹心，所以我就想写个总结教程，不用找点东西找来找去

想修改bios，就得先准备工具

1.提取机器bios工具和驱动程序

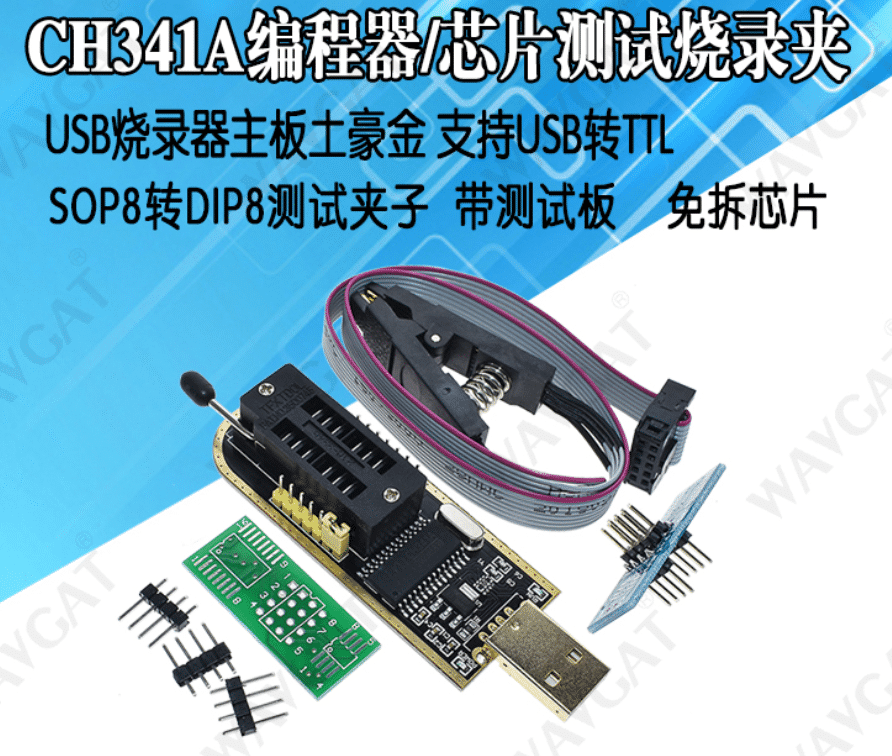

ch341a编程器，淘宝有卖的，记得要买免拆架子

ch341a硬件驱动和提取软件，下面是下载链接

2.bios修改工具UBU

3.微码文件

微码数据库 Linux-Processor-Microcode-Data-File

先说下贴主的机器是hp 800 g1，支持intel四代处理器，主板为q87，bios备份后为16m，楼主想给机器用上魔改后的lga 1150 cpu，以及给bios加上nvem驱动，下面贴主就开动了

一、利用ch341提取机器的bios.bin，直接参考百度，大概步骤就是，

1.拆机先找到bios的flash芯片

2.用夹子夹住芯片

3.用对应的编程软件读取Biso，然后保存到桌面为bios.bin

二、下载cpu微码，并找出对应的cpu微码文件

1.下载cpu微码文件后解压后得到数据文件microcode.dat

2.microdecode.exe解压微码数据文件，解压后会得到很多文件，文件排序如下

文件名： cpu0001067a_plat00000044_ver00000a0b_date20100928.bin

结构对照： cpu+CPUID+_plat+Platform+_ver+Version+_date+Date+.bin

3.找出自己想添加cpu对应的微码文件

微软cpuid参考表：

参考微软官方的微码cpuid，得出我想添加的i7-4870hq的cpuid为40661 ,我就找到了对应的文件是cpu00040661_plat00000032_ver00000019_date20180121.bin

三、准备好微码文件后，我们先将nvme模块添加到Bios，然后再添加微码

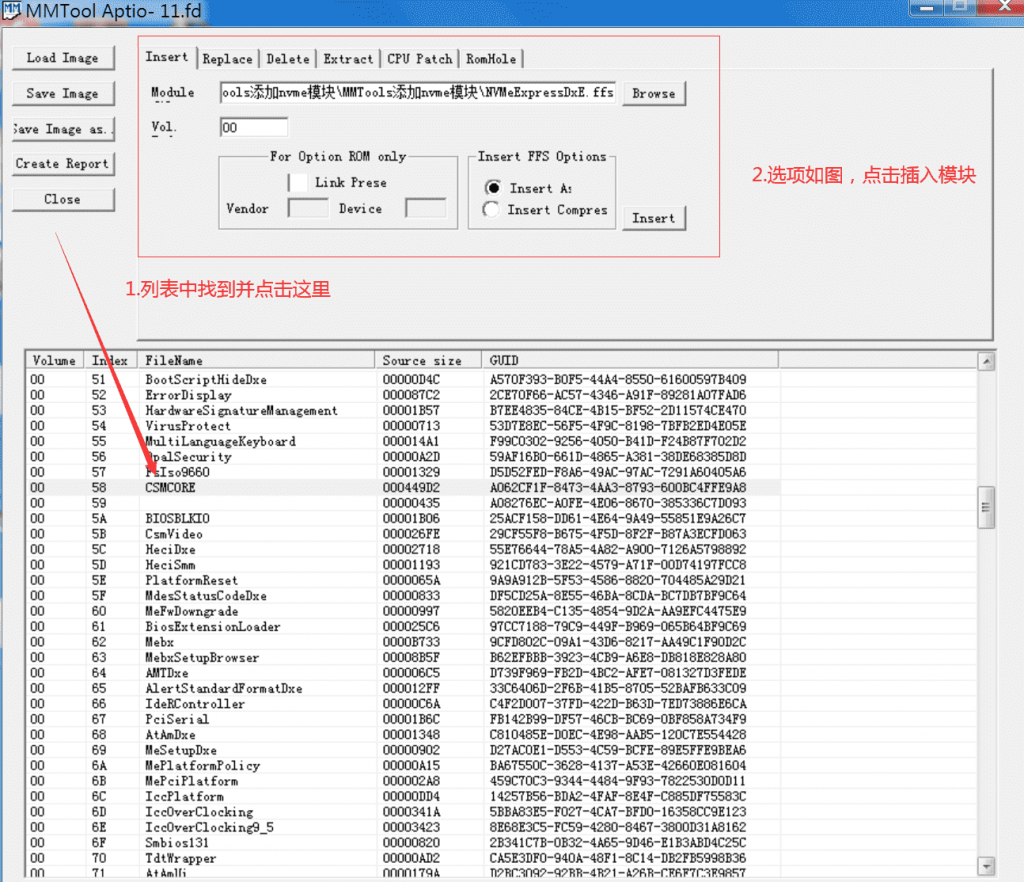

1.我们先将nvme按图片上的操作将nvme模块插入到bios中

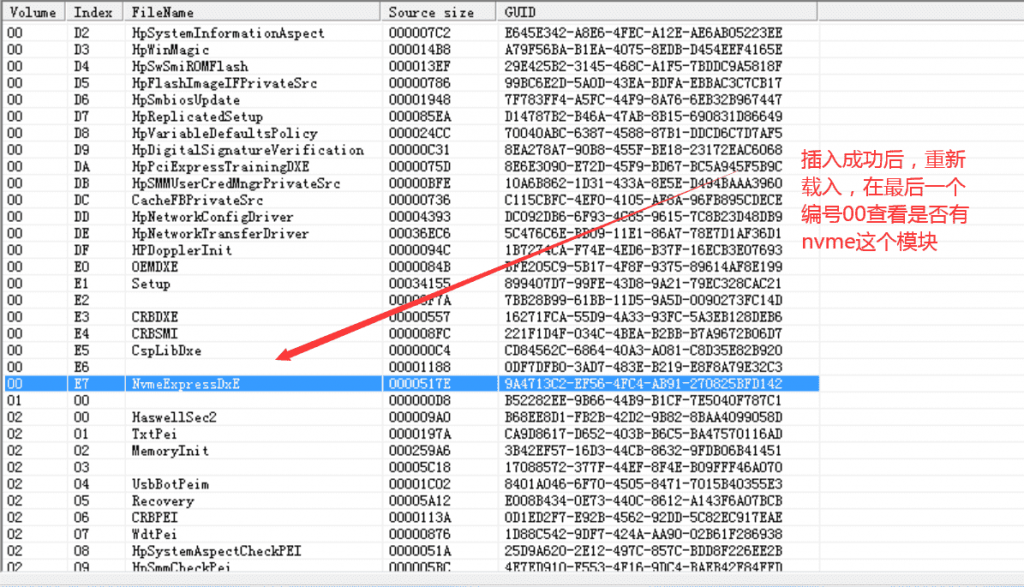

2.按图片检查nvme模块是否插入成功

四、将微码文件添加Bios中，准备打卡UBU文件工具，我用的是1.76版本

1.打卡ubu工具选择这个

2.解压bios自带的所有微码

3.一般解压文件在当前软件目录/Extracted/Intel，我们打开后会看到一个或多个文件，他们全是都是微码文件，现在我们要把主板自带和需要添加的微码文件进行合并，合并后，再替换bios的微码库，就可以支持我们想要支持的cpu了，现在开动

我们先将准备好的微码文件和bios解压后文件放在一起，cmd进入当前目录，使用 copy /b 微码文件1 + 微码文件2 = 合并文件来生成，例如，下面的命令

copy /b cpu_file1.bin + cpu_file3.bin + cpu_file3.bin = done.bin

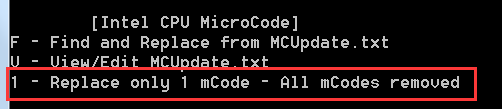

4.生成微码文件后，点击这里选择合并后的文件进行替换

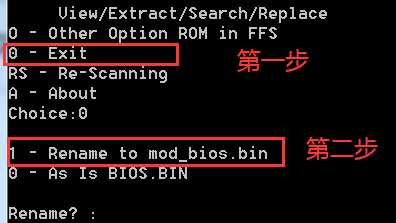

5.替换完后，按0进入主菜单，再选择0 EXIT，再选择Rename to mod_bios.bin，就会生成修改后的bios文件

到这里，整个教程就完了，得到修改后的bios文件后，可以直接刷入机器使用
